Pada peluang yang bergembira kali ini, aku hendak mangulas kerabat sebandung dari switch otomatis Tipe Pressure switch ialah Tingkat Switch ataupun lebih diketahui bagaikan Pencari.
Mengapa diucap kerabat sebandung?
Sebab kedua switch ataupun saklar ini berperan serupa ialah menghidupkan serta mengakhiri kegiatan pompa air dengan cara otomatis tanpa wajib memutuskan gerakan arus listrik dengan cara buku petunjuk.
Kedua saklar itu bertugas dengan titik berat air. Bila pada pressure switch arus listrik hendak terpenggal dengan titik berat air yang mendesak pada bagian pressure switch serta berkombinasi dengan keran air
Pada Tingkat switch hendak memutuskan arus listrik apabila air pada penampungan naik, alhasil kurangi energi gaya tarik bumi pada pemberat tingkat air serta mengaitkan arus listrik yang sudah dikombinasikan
Perbandingan antara pressure switch serta tingkat switch ada pada kedudukan pegas.
Dinama pada pressure switch, pegas berfungsi buat mendesak buat menyangkal style titik berat air alhasil apabila titik berat air kurang hingga pegas hendak mendesak kontak pada pressure switch bisa bertugas kembali.
Sedangkan Tingkat switch, pegas berfungsi bagaikan pembantu pemberat buat memutuskan arus listrik alhasil apabila titik berat air naik serta pemberat turut naik, pegas hendak menolong pemberat buat memutuskan arus kontak
Cara Kerja dan Pemasangan Otomatis Pelampung (Level Control Switch)
Begitu juga sudah dipaparkan diatas, suatu tingkat switch bertugas dengan terdapatnya desakan air yang terus menjadi naik serta kurangi style gaya tarik bumi dari pemberat tingkat switch alhasil mengganti kontak hubung pada Tingkat Switch( pencari) serta memutuskan arus pompa air

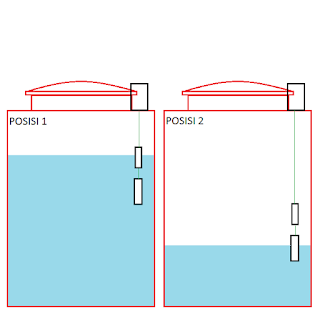

Cermati lukisan dibawah ini:
Posisi 1 membuktikan penampungan dalam kondisi penuh dengan air. Sebab penampungan air telah dipadati air, pemberat naik keatas cocok dengan tingginya dataran air.
Pada posisi ini tingkat switch( pencari) dalam kondisi terputus
Baca Juga : Cara Setting Otomatis Pompa Air Pressure Switch
Posisi 2 menerangkan kalau penampungan dalam kondisi kurang dengan air. Sebab penampungan air telah dipadati air, pemberat turun menjajaki turunnya dataran air serta menarik switch
Pada posisi ini tingkat switch dalam kondisi tersambung serta hendak menghidupkan pompa air
Mengapa dapat begitu?

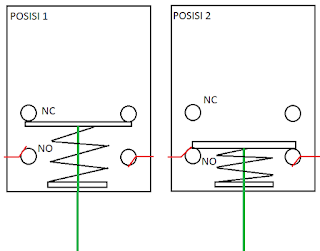

Cermati gambar
Janganlah amati mutu sketsanya bro.. sketsanya kurang baik sangat ok
Posisi 1 membuktikan kalau penghantar pada posisi terpenggal sebab terletak pada kontak sambung NC
Posis 2 membuktikan kalau penghantar pada posisi Tersambung sebab terletak pada kontak Nomor yang berhubungan pada pangkal arus listrik serta pompa air. Amati saja garis corak merah
Metode memasang Tingkat Switch pada penampungan serta mengkombinasikannya dengan pompa air
Metode memasang tingkat switch amatlah gampang apabila sahabat ikhwan telah mengerti benar metode kegiatan dari switch tipe ini.
Tadinya, sediakan perlengkapan serta materi yang bisa menolong ini:
Alat
- Tang potong
- Tang kombinasi
- Obeng min serta plus
- Isolasi
Bahan
Ketentuan supaya tingkat switch bisa bertugas adalah
- Pompa air listrik
- Penampungan( toren ataupun kolam)
- Kabel yang lumayan panjang
- Tingkat switch dapat memakai merek pencari sebab sangat banyak dipasaran
Baca postingan manarik ini: 36 Tipe Perlengkapan serta bahanuntuk membuat susunan pengawasan didalam panel Box Motor listrik 3 fasa
Metode memasang
Atur kelanjutan ikatan dari pemberat ke tingkat control switch cocok dengan keinginnan
Anjuran aku janganlah terlalau jauh sebab dihawatirkan penyimpanan air hendak sedikit serta janganlah sangat pendek sebab pompa air hendak bertugas dengan istirahat durasi yang pendek serta itu pengaruhi energi listrik
Atur yang sedang- sedang saja
Pasangkan kabel pada tingkat pengawasan switch pada bagian Nomor( normaly Open). Tetapi yang tidak ketahui, Dapat memakai metode ini: metode mengenali kontak sambung pada bagian kelistrikan
Pasangkan tingkat pengawasan switch pada penampungan, dapat berupa kolam atau toren
Sambungan kabel
Cermati lukisan:
Kesimpulan
Buat memasangan suatu switch otomatis tipe tingkat control switch hendak bisa dicoba dengan gampang bila sahabat ikhwan mengerti benar gimana metode kegiatan dari switch otomatis ini
Tingkat control switch bisa dipasang dibagian penampungan yang bertugas bersumber pada style gaya tarik bumi serta air bila air naik, hingga pemberat hendak turut naik dan
otomatis hendak memutuskan arus listrik pada pompa air
Bila air turun, hingga pemberat hendak turut turun alhasil hendak mengaitkan kembali arus listrik serta melaksanakan pompa air. Cara Kerja dan Pemasangan Otomatis Pelampung (Level Control Switch)!
